ETFE膜结构的几种构造形式

发布时间:2023-12-12 人浏览

ETFE膜结构,自水立方建立后在国内逐渐被人们熟知,并且越来越多的建筑应用ETFE膜结构,和其他膜结构相比,ETFE 膜结构造价更高,所以为了把成本降低,国内不少公司采用了所谓的“改善”, 这些做法基本就是把PVC 膜的结构节点应用到ETFE上,这完全是对ETFE材料的误解。

ETFE 材料的结构和力学特点:

1:ETFE膜是高分子材料,其他膜材基本都是编织体复合材料。

2:ETFE膜一般只有200 到300微米厚的,其他建筑膜材基本都在5mm厚度以上。

3:ETFE的机械性能用弹性模量,张力强度,伸缩比这些来衡量,而其他膜材都是用抗拉强度和抗撕裂强度来衡量。

总的来说ETFE膜和其他建筑膜材(PVC,PVDF,PTFE)相比,完全不是同一类材料。

ETFE构造一:专用铝合金型材系统

这套型材系统最初由德国victor公司开发,并申请了专利,(Victor 公司是世界第一个把ETFE膜引用到建筑的公司,可以说是ETFE 膜结构的发明人)

这套型材系统的特点:

1:自带水槽,焊接式防水,密封性好

2:可以调节,适合各种造型的主体结构形式

3:耐用,30年以上没问题。

4:不会伤到膜材(很重要)。卡口设计,维护很方便。

5:适合ETFE双层,3层,4层甚至5层的气枕结构,当然也适合单层。

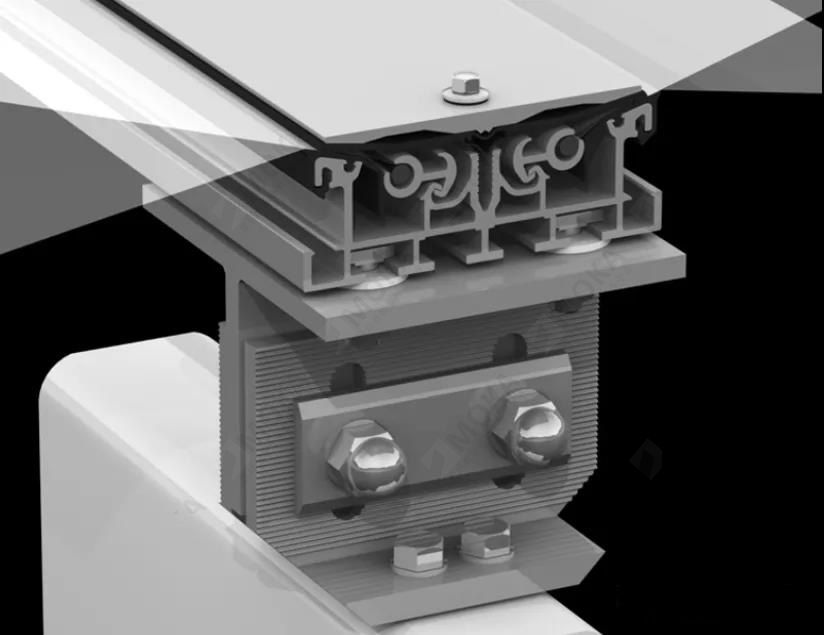

专用铝合金型材系统构造如下:

铝合金型材

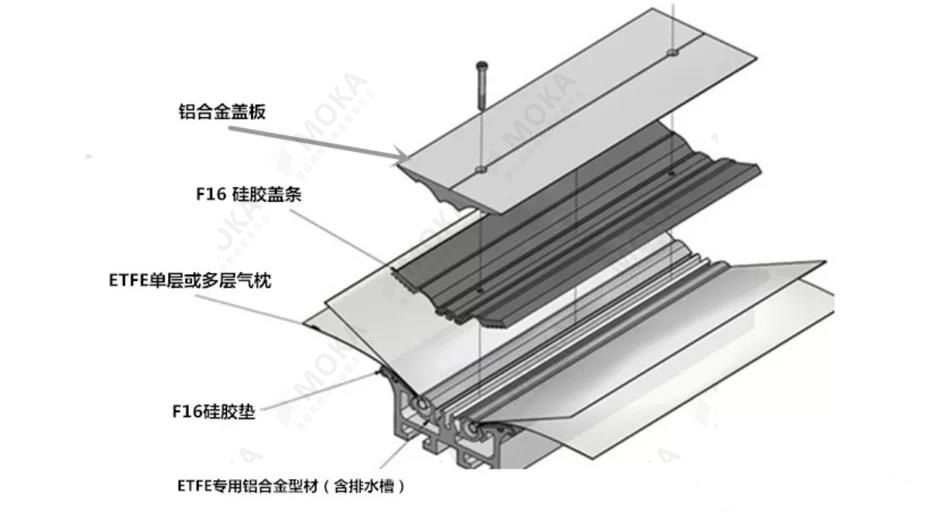

组件说明

组件

(水立方就是这种构造)

ETFE构造二:水槽式简易构造

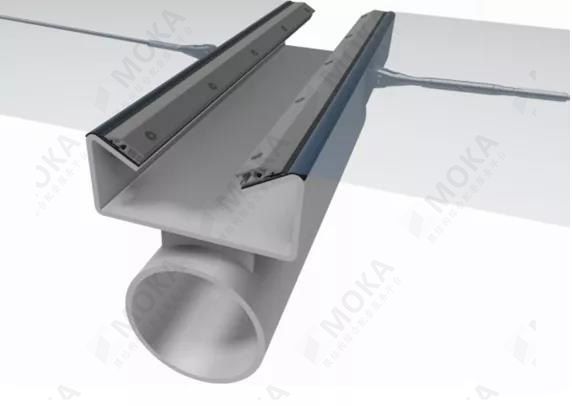

水槽式简易构造图如下:ETFE膜被压在水槽边缘。

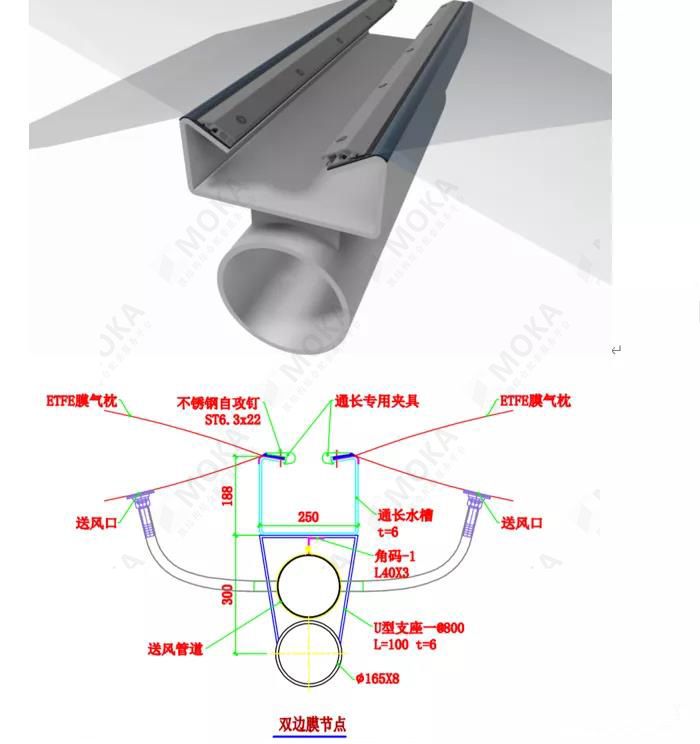

水槽式简易构造图

水槽式简易构造单层(注意 ETFE做单层一定要加索)

水槽式简易构造单层
